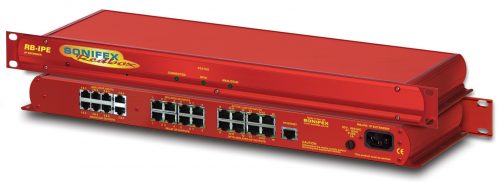

SONIFEX REDBOX RB-IPE

Description

Le RB-IPE est un extendeur IP pour signaux de contrôle analogiques et GPI/O. Il permet de contrôler à distance des entrées/sorties de type « General Purpose » et des tensions de commande via un réseau Ethernet, et intègre un serveur Web (adresse IP statique ou attribuée via DHCP), pour contrôle par navigateur depuis un PC. Application pratique : transmission de signaux de Tallies, de signaux de contrôle, de mouvements de potentiomètres… par l’intermédiaire d’un réseau, à destination notamment d’un site d’émetteur, ou pour contrôler des appareils distants.

Le RB-IPE possède 16 entrées GPI réparties sur 8 connecteurs RJ45 (8 entrées isolées à récepteur de courant, 8 entrées à activation par mise à la masse) et 16 sorties GPO réparties sur 8 connecteurs RJ45 (8 sorties sur relais isolés à changement de contact, 8 sorties à contact opto-isolé). Tous ces RJ45, groupés par blocs de 8 sur le panneau arrière possèdent chacun une petite LED de statut.

Un autre bloc de 8 connecteurs RJ45 correspond à 4 paires d’entrées analogiques (passage de 0 à 3,3 V/5 V/12 V) et 4 paires de sorties analogiques (passage de 0 à 3,3 V). Ces sorties peuvent aussi être contrôlées par les entrées d’un autre RB-IPE ou par commandes Ethernet. On peut aussi interconnecter plusieurs RB-IPE répartis sur différents sites.

Les trois LED de la face avant indiquent l’émission/réception de données sur le réseau Ethernet (GPIO, analogique, Statut Link).
