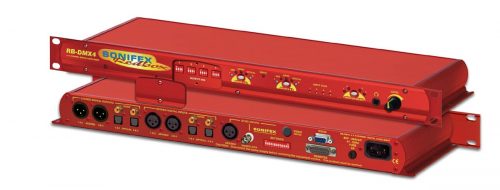

SONIFEX REDBOX RB-DMX4

Description

Le RB-DMX4 est un mixeur/routeur numérique 4 canaux d’entrée/4 canaux de sortie. Les entrées sont gérées par paires (1-2, 3-4) via les touches correspondantes en face avant ; les signaux sont de type AES/EBU (sur connecteur XLR) ou S/PDIF (sur connecteur coaxial RCA/cinch ou optique TOSLink). Chaque entrée possède un convertisseur de fréquence d’échantillonnage, et dispose d’un potentiomètre d’atténuation pour chaque canal, 1 à 4.

2 sorties 2 canaux sont disponibles (soit 4 canaux) ; elles s’effectuent au format AES/EBU (sur connecteur XLR) et S/PDIF (sur connecteur coaxial RCA/cinch et optique TOSLink). Les valeurs de fréquence d’échantillonnage disponibles sont 32/44,1/48/88,2/96/176,4 et 192 kHz. Un réglage de gain de sortie est disponible, de même qu’un circuit d’écoute Monitor avec sortie casque et réglage de volume dédié en face avant.

L’appareil peut se synchroniser sur l’entrée 1 ou 2, sur son horloge interne, l’entrée wordclock sur BNC ou une entrée vidéo (carte optionnelle). Il existe 4 modes de synchronisation :

 • Master – la fréquence d’échantillonnage de sortie est fixe, définie par l’horloge interne.

 • Auto Sync – la fréquence d’échantillonnage de sortie est celle du signal de référence sélectionné. Si ce signal disparaît, le RB-DMX4 bascule sur son horloge interne, à la même valeur de fréquence d’échantillonnage.

 • Auto Lock – aucun signal en sortie tant que le RB-DMX4 n’est pas verrouillé sur un signal d’horloge externe. Si ce signal disparaît ultérieurement, le RB-DMX4 bascule sur son horloge interne, à la valeur de fréquence d’échantillonnage la plus proche.

 • Slave – la fréquence d’échantillonnage de sortie est définie par le signal de référence. Si celui-ci disparaît, les sorties audio sont coupées.

En cas de coupure d’alimentation, les signaux d’entrée 1 et 2 sont renvoyés directement sur la sortie 1-2 et les signaux d’entrée 3 et 4 sur la sortie 3-4, XLR et coaxiaux (les connecteurs TOSLink sont alors désactivés).
