SONIFEX AVN-PM8D
AVN-PM8D 8 entrées micro/ligne, 8 sorties ligne analogiques stéréo, portail AES67, affichage numérique.
La version « D » du portail dispose de deux écrans de mesure TFT lumineux qui fournissent un affichage en direct des niveaux des entrées et sorties physiques respectivement. Une commande de navigation rotative peut être utilisée pour sélectionner une seule entrée ou sortie et afficher ses données de mesure dans une vue horizontale plus détaillée.
La série AVN-Portal est un groupe de trois puissantes interfaces de moteur de mixage audio (AVN-PA8, AVN-PD8 et AVN-PM8) capables de routage audio, de mesure et d’égalisation. Ils ont à la fois des E/S audio physiques et des E/S de flux AES67 et peuvent mixer et router librement depuis n’importe quelle entrée vers n’importe quelle sortie, utile pour une multitude d’applications.
La communication entre les produits se fait via RAVENNA/AES67 AoIP permettant un câblage et une extension CAT 5 simples. Ils annoncent les flux à l’aide d’Avahi/Bonjour et de SAP et peuvent donc également être utilisés pour les flux compatibles Dante™ AES67.
3 930,00€ -
Description
Applications:
Mélangeur d’entrée de microphone à 8 canaux, avec contrôle de gain de sortie individuel, mesure d’entrée/sortie et génération de flux AES67.
Générateur d’alimentation nette à 8 canaux, avec mixage d’entrée et contrôle de gain sur les entrées et les sorties.
Distribuez 8 canaux audio de microphone sur une connexion fibre SFP.
Générateur IFB pour envoyer 64 flux AES67 à des packs de ceinture individuels.
Système de distribution de casque à 8 sorties, avec mixage d’entrée séparé pour chaque sortie casque et contrôle de gain individuel.
Mélangeur d’entrée avec mesure d’entrée/sortie et génération de flux AES67.
Logiciel de serveur Web
Un serveur Web réactif intégré fournit une configuration et un contrôle à distance complets de l’unité, y compris le mélange et le routage matriciels, et permet également les mises à jour du micrologiciel et la sauvegarde de la configuration. Les configurations complètes du produit peuvent être enregistrées et chargées pour une utilisation dans différentes situations et les journaux système peuvent être enregistrés pour les informations sur l’appareil.
Matrice de mélange :
La clé du succès de l’AVN-PM8 est la matrice de mixage où les entrées physiques peuvent être librement mixées et routées avec les flux AES67, de manière simple et intuitive vers les sorties physiques et les flux AES67.
L’unité peut diffuser des flux AoIP RAVENNA et AES67 ou des flux Dante compatibles AES67 (découverts à l’aide de SAP). Il peut recevoir des flux AoIP à partir de 16 sources AES67 supplémentaires et peut envoyer vers 64 destinations AoIP supplémentaires.
Les flux AES67 d’entrée et de sortie peuvent être ajoutés/modifiés individuellement et le SDP de chaque flux peut être vérifié et modifié.
Fonction du produit :
Mélangez et acheminez les entrées de flux microphone et AES67 vers les sorties de flux analogiques et AES67.

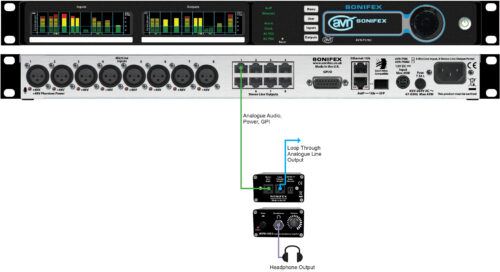

Applications typiques : une entrée microphone puissante et un moteur de mixage AES67 qui permet de multiples applications : mélangeur d’entrées microphone 8 canaux, générateur d’alimentation nette 8 canaux, amplificateur de distribution de flux AES67 64 canaux, système de distribution casque 8 canaux (avec unités AVN-HA1).
Caractéristiques:
8 x entrées micro/ligne et 8 x sorties ligne stéréo sur prises de type D avec brochage analogique AES59, mis en parallèle avec 8 x connecteurs RJ45 utilisant le brochage StudioHub®.
La version « T » a des E/S audio sur les borniers.
La version « D » a une mesure d’entrée et de sortie.
Alimentation fantôme +48V par entrée avec indications LED rouges.
Réglage du gain du préampli micro.
Gain/trim d’entrée/sortie.
Routeur/mélangeur logiciel de serveur Web réactif.
Jusqu’à 8 flux d’entrée AoIP avec un maximum de 16 canaux à router.
Jusqu’à 8 flux de sortie AoIP avec un maximum de 8 canaux chacun (c’est-à-dire 64 canaux).
Double port Ethernet 1 Gb et SFP 1 Gb.
Deux entrées d’alimentation CA et CC.
10 ports GPIO assignables par l’utilisateur.
Option de mesure détaillée :
La version « D » du portail (par exemple, AVN-PM8D) dispose de deux écrans de mesure TFT lumineux qui fournissent un affichage en direct des niveaux des entrées et sorties physiques respectivement. Une commande de navigation rotative peut être utilisée pour sélectionner une seule entrée ou sortie et afficher ses données de mesure dans une vue horizontale plus détaillée.
L’échelle de mesure utilisée est configurable par l’utilisateur à l’une des 9 échelles de mesure différentes, avec la balistique appropriée. Les échelles de mesure disponibles sont : Dual PPM + Standard VU, EBU PPM, BBC PPM, Nordic PPM, AES Digital PPM, DIN PPM, German PPM, SMPTE RP.0155, Standard VU & Extended VU.
